Волоконная оптика: как работает и где используется технология

Фундаментальные принципы работы и области применения волоконно-оптических систем

Передача информации посредством световых импульсов стала архитектурным каркасом глобальной цифровой инфраструктуры, превзойдя по своей эффективности медные проводники на порядки. В основе этого технологического сдвига лежит способность фотонов перемещаться сквозь стеклянные нити, диаметр которых едва превышает толщину человеческого волоса. Когда речь заходит о магистральных сетях или высокопроизводительных центрах обработки данных, критически важным звеном выступают https://eicom.ru/catalog/optoelectronics/fiber-optics-transceiver-modules/, обеспечивающие корректное преобразование электрических сигналов в оптические и обратно без потери целостности пакетов данных. Стабильность современных коммуникаций базируется на строгом соблюдении законов физики, где полное внутреннее отражение света позволяет направлять поток информации на тысячи километров с минимальными задержками, что было недостижимо при использовании традиционных электрических кабелей.

Природа волоконной оптики кроется в манипуляции светом как носителем данных. В отличие от радиочастотного спектра, подверженного электромагнитным помехам и затуханию, оптическое волокно обеспечивает исключительную чистоту сигнала. Инженеры создают структуры, в которых сердечник из сверхчистого кварцевого стекла окружен оболочкой с иным коэффициентом преломления, что заставляет световой луч оставаться внутри волновода, несмотря на изгибы кабеля. Это явление превратило оптику в единственный надежный инструмент для передачи колоссальных объемов информации, требуемых для работы облачных вычислений, трансляции контента сверхвысокого разрешения и функционирования финансовых транзакционных систем, где каждая микросекунда имеет решающее значение для итогового результата.

Масштабируемость данной технологии открывает горизонты, которые выходят далеко за пределы простого доступа к глобальной сети. Оптические каналы интегрируются в промышленную автоматизацию, медицинское диагностическое оборудование и сенсорные системы мониторинга состояния сложных инженерных сооружений. Понимание механики работы этих систем требует анализа не только характеристик самого волокна, но и всей экосистемы сопутствующего оборудования, включая лазерные излучатели, фотодетекторы и оптические усилители. Каждое из этих устройств вносит вклад в поддержание когерентности сигнала, позволяя создавать сети с пропускной способностью, измеряемой в терабитах в секунду. В условиях, когда требования к объему передаваемой информации растут экспоненциально, волоконная оптика остается единственным фундаментом, способным выдержать подобную нагрузку без деградации качества сервиса или возникновения узких мест в архитектуре передачи данных, что делает её изучение необходимым для глубокого понимания принципов функционирования информационного общества.

Принципы передачи данных: как устроено оптоволокно

Миллиарды световых импульсов ежесекундно проносятся сквозь стеклянные нити, толщина которых едва превышает диаметр человеческого волоса. В этот момент информация преодолевает океаны и континенты, оставаясь невидимой для внешнего мира. Технология, лежащая в основе этой глобальной связности, опирается на фундаментальный закон физики — полное внутреннее отражение. Свет не просто движется по стеклу, он оказывается в ловушке, созданной разницей показателей преломления сердцевины и окружающей её оболочки. Пока свет остается внутри этого коридора, данные защищены от внешних помех и электромагнитных шумов, характерных для медных кабелей.

Архитектура передачи сигнала радикально меняется в зависимости от поставленных задач и масштабов инфраструктуры. Инженеры выбирают между одномодовым и многомодовым волокном, балансируя между дальностью сигнала и пропускной способностью системы. Одномодовые решения доминируют в магистральных сетях, позволяя транслировать данные на впечатляющие дистанции. Подобная эффективность делает их незаменимыми для стабильной работы современных телекоммуникационных узлов.

На заметку: Даже микроскопическая царапина на торце оптического волокна или капля пыли могут вызвать критическое затухание сигнала, поэтому чистота коннекторов в центрах обработки данных важнее стерильности многих лабораторий.

Потенциал одномодовых систем

Стандартные коммерческие решения сегодня демонстрируют исключительную надежность при передаче критически важных объемов трафика. Архитектура одномодового волокна позволяет поддерживать скорость 100 Гбит/с на расстояние до 100 км, причем для этого не требуется промежуточная регенерация сигнала. Лабораторные испытания, раздвигающие границы возможного, показывают еще более амбициозные результаты: достижение пропускной способности в 27 Тбит/с на дистанции около 80 км по одной единственной нити. Эти цифры иллюстрируют колоссальный запас прочности, заложенный в технологию на десятилетия вперед.

Стандарты многомодовых сетей

Локальные сегменты сетей, где критически важна плотность соединений, часто опираются на многомодовые спецификации. IEEE 802.3 определяет параметры, ставшие негласным эталоном для построения корпоративных центров обработки данных. Эти стандарты позволяют гибко настраивать инфраструктуру под конкретные нужды, будь то работа с высоконагруженными серверами или обеспечение связи в офисных комплексах.

Интеграция подобных решений требует точного понимания физических лимитов каждой технологии:

• Протокол 100BASE-FX обеспечивает передачу данных со скоростью 100 Мбит/с на дистанции до 2 км.
• Стандарт 1000BASE-SX поддерживает гигабитные скорости на расстояниях от 220 до 550 метров.
• Спецификация 10GBASE-SR оптимизирована для высокоскоростных соединений до 300 метров.

Каждая из перечисленных конфигураций служит конкретному узлу глобальной сети, превращая физические свойства кремниевого стекла в инструмент передачи знаний. Прозрачность и чистота материала позволяют минимизировать потери энергии, превращая каждый фотон в точный носитель информации. Инженерная мысль, отточенная десятилетиями, превратила хрупкое волокно в фундамент цифровой реальности, где скорость передачи данных ограничена лишь совершенством приемо-передающего оборудования.

Физические основы: от светового импульса до сигнала

Представьте себе поток данных, мчащийся сквозь стеклянную нить тоньше человеческого волоса со скоростью, сопоставимой с двумя третями скорости света в вакууме. Внутри этого прозрачного канала каждый фотон становится носителем информации, подчиняясь строгим законам электромагнетизма и квантовой оптики. Магия превращения электрического импульса в направленное световое излучение — лишь первый шаг в сложной хореографии передачи данных на глобальные расстояния.

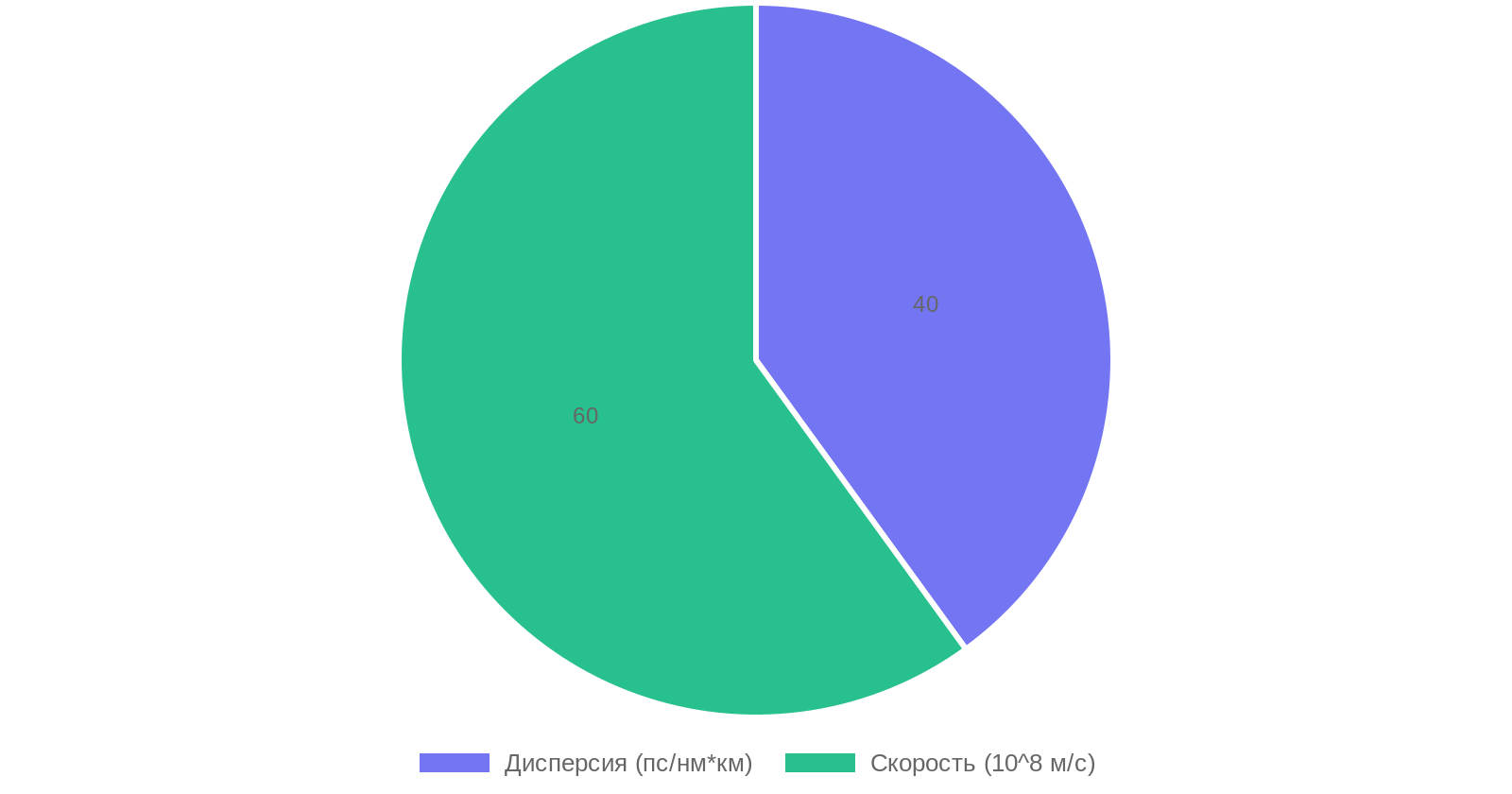

Ключевым параметром, определяющим «здоровье» передаваемого сигнала, выступает дисперсия. В современных высокотехнологичных низкодисперсионных одномодовых волокнах инженерам удалось минимизировать этот показатель до уровня |D| ≲ 1 пс/(нм·км) вблизи длины волны 1550 нм. Столь филигранная настройка физических свойств среды позволяет отправлять импульсы длительностью в несколько пикосекунд, которые преодолевают десятки километров, практически не теряя своей четкости и формы. Отсутствие существенного уширения — это фундамент, на котором строится надежность современных магистральных сетей.

На заметку: Скорость передачи сигнала в оптоволокне ограничена показателем преломления материала сердцевины, поэтому даже в идеальных условиях свет движется по стеклянному кабелю медленнее, чем в глубоком вакууме.

Эффективное управление интенсивностью излучения внутри сердцевины требует глубокого понимания геометрии световода. Согласно стандартам ITU-T G.652, стандартное одномодовое волокно обладает эффективной площадью моды около 80 мкм² при 1550 нм. Этот геометрический параметр напрямую диктует уровень нелинейных искажений, возникающих при прохождении мощных сигналов. Баланс между плотностью энергии и физическими ограничениями материала позволяет поддерживать целостность цифрового потока даже в условиях колоссальных нагрузок на инфраструктуру.

Архитектура потерь и методы восстановления сигнала

Даже в идеально чистом кремнеземе свет неизбежно слабеет по мере удаления от источника. Оптический тракт характеризуется затуханием около 0,2 дБ/км в наиболее эффективном для связи окне прозрачности на длине волны 1550 нм. Чтобы сигнал оставался читаемым для приемника, расположенного на другом конце континента, требуется регулярная регенерация энергии.

Современные магистрали опираются на следующие инженерные решения для поддержания стабильности связи:

• Применение эрбиевых волоконных усилителей, позволяющих восстанавливать мощность светового потока непосредственно в оптическом домене без преобразования в электрический сигнал.
• Оптимизация дистанции между узлами усиления, которая в актуальных сетях составляет от 80 до 100 км, обеспечивая оптимальное соотношение сигнал-шум.
• Использование фотонно-кристаллических структур, где периодический массив воздушных отверстий создает уникальные условия для управления преломлением, выходящие за рамки возможностей классического кварцевого стекла.

Скорость распространения сигнала, составляющая около 2·10⁸ м/с при показателе преломления n≈1,5, задает ритм всей мировой экономике. Каждый микроскопический импульс, проходящий через сложную систему усиления, является результатом математически выверенной физики. Именно этот симбиоз материаловедения и волновой динамики превращает обычное волокно в совершенный инструмент для передачи человеческих знаний на любые расстояния с минимально возможной задержкой.

Преимущества волоконно-оптических систем перед медными кабелями

Переход от медных проводников к фотонным технологиям ознаменовал смену парадигмы в архитектуре глобальных сетей. Пока медные жилы вынуждены бороться с физическими ограничениями электромагнитной индукции, оптическое волокно игнорирует эти барьеры, предлагая принципиально иную среду для распространения информации. Инженеры, проектирующие магистрали будущего, выбирают диэлектрические нити не просто ради скорости, а ради исключительной чистоты сигнала, недостижимой для традиционных металлических сред.

Современные магистральные системы демонстрируют возможности, которые еще десятилетие назад казались теоретическим пределом. Технологии спектрального уплотнения каналов WDM позволяют передавать по одному волокну поток данных, превышающий 100 Тбит/с. В это же время коммерческие стандарты Ethernet на витой паре ограничены пределом в 40 Гбит/с, причем эта пропускная способность доступна лишь на крайне малых дистанциях. Разрыв в три тысячи раз наглядно демонстрирует, почему медь постепенно вытесняется из инфраструктурных проектов, уступая место фотонике в борьбе за пропускную способность.

Физические и эксплуатационные превосходства оптики

Дальность передачи сигнала без необходимости промежуточного усиления является ключевым фактором экономической эффективности оптических сетей. Медные кабели, будь то витая пара или коаксиал, страдают от значительных потерь энергии, измеряемых в децибелах на десятки метров. Оптическое волокно радикально меняет правила игры, обеспечивая минимальное затухание, составляющее порядка 0,2 дБ/км на длине волны 1550 нм.

Выбор в пользу диэлектрических материалов продиктован не только скоростными характеристиками, но и фундаментальной безопасностью инфраструктуры. Оптическое волокно не проводит электрический ток, что исключает риск возникновения коротких замыканий и делает систему невосприимчивой к внешним электромагнитным наводкам. Данная особенность позволяет прокладывать линии связи в условиях, где медь была бы подвержена разрушительным воздействиям или создавала бы угрозу безопасности.

Ключевые преимущества, определяющие доминирование волоконной оптики в современной индустрии:

• Экстремальный потенциал масштабируемости: использование спектрального уплотнения позволяет кратно увеличивать объем данных без замены существующей кабельной инфраструктуры.
• Минимизация потерь на магистральных участках: затухание 0,2 дБ/км позволяет строить трансконтинентальные сети с минимальным количеством активного оборудования.
• Диэлектрическая изоляция: отсутствие проводимости тока исключает влияние грозовых разрядов и промышленных электромагнитных помех на стабильность канала.
• Высокая надежность передачи: волоконно-оптические линии обеспечивают низкий уровень ошибочности, сравнимый с лучшими медными аналогами, но при несравнимо более высоких рабочих частотах.

Архитекторы сетей нового поколения ориентируются на эти показатели при разработке долгосрочных стратегий развития связи. Отказ от медных ограничений в пользу фотоники открывает путь к созданию интеллектуальных сред передачи, способных справляться с экспоненциальным ростом мирового трафика. Инвестиции в оптоволоконные системы сегодня становятся фундаментом для стабильного цифрового будущего, где скорость и целостность данных являются главными активами.

Ключевые сферы применения технологии в современном мире

Масштаб проникновения оптических технологий в инфраструктуру мегаполисов и промышленных гигантов сегодня напоминает невидимую нервную систему, пронизывающую глобальное пространство. Пока мы привыкли воспринимать оптоволокно лишь как способ доставки интернет-трафика в жилые дома, реальный сектор экономики перешел к использованию световых импульсов для обеспечения безопасности и точности критических процессов. Фундаментальный сдвиг в восприятии технологии произошел в момент осознания того, что стекло может выступать не только проводником, но и высокоточным измерительным инструментом, способным «чувствовать» изменения окружающей среды на огромных расстояниях.

Телекоммуникационная отрасль остается локомотивом, задающим темп всему рынку. Стандарты магистральных сетей, оперирующие скоростями порядка 100 Гбит/с на канал, превратились в негласный этикет современного международного обмена данными. Аналитика от Global Market Insights подтверждает масштаб этих амбиций: объем мирового рынка волоконной оптики, зафиксированный в 2023 году на уровне 8,1 млрд долларов США, к 2032 году должен достичь отметки в 15 млрд долларов США. Среднегодовой темп роста в 9,5 % наглядно демонстрирует, что спрос со стороны дата-центров и глобальных провайдеров далек от насыщения, требуя все более совершенных оптических решений.

Спектр индустриального доминирования

Интеграция фотоники в промышленный мониторинг позволила совершить качественный прорыв в управлении протяженными объектами. Современные распределенные системы (DTS/DAS) способны контролировать состояние трубопроводов и скважин на дистанциях в десятки километров, обеспечивая пространственное разрешение порядка нескольких метров. Подобная детализация данных превращает физическую инфраструктуру в интеллектуальный актив, где любое отклонение от нормы фиксируется в режиме реального времени. Это радикально меняет подходы к превентивному обслуживанию, минимизируя риски техногенных инцидентов и повышая общую эффективность эксплуатации ресурсов.

Медицинское направление демонстрирует не менее впечатляющую динамику, постепенно переходя от базовых диагностических инструментов к сложнейшим роботизированным комплексам. Оптические волокна стали ключевым элементом в малоинвазивной хирургии и эндоскопии, обеспечивая врачам визуализацию высочайшего качества внутри организма пациента. Взгляд на статистику Research Nester позволяет оценить потенциал этого сегмента: рынок медицинской оптики, оценивавшийся в 1,6–1,7 млрд долларов США в 2024–2025 годах, к 2037 году преодолеет рубеж в 4,25 млрд долларов США. Основными драйверами здесь выступают технологические кластеры Северной Америки и Азии, где инвестиции в точность медицинских манипуляций стали приоритетом государственного масштаба.

Ключевые векторы технологического влияния

Расширение сфер применения оптики базируется на нескольких фундаментальных характеристиках, которые делают её незаменимой в высокотехнологичных отраслях:

• Магистральные коммуникации: обеспечение стабильности международного трафика за счет колоссальной пропускной способности каналов.
• Энергетика и нефтегазовый сектор: использование распределенных датчиков для мониторинга геофизических параметров и целостности магистральных систем.
• Высокотехнологичная медицина: внедрение малоинвазивных методик, требующих безупречной передачи изображения и управления светом в ограниченных пространствах.
• Облачная инфраструктура: масштабирование мощностей дата-центров, способных обрабатывать растущие объемы данных без потери качества сигнала.

Постоянное совершенствование материалов и методов обработки светового потока открывает двери для областей, которые еще десятилетие назад казались фантастическими. Мы наблюдаем процесс, при котором оптоволокно превращается в универсальный инструмент, объединяющий передачу информации и сенсорный контроль в единую экосистему. Инвестиции в такие решения — это ставка на долгосрочную стабильность, где каждый метр оптического волокна работает на укрепление цифрового и промышленного суверенитета в глобальном масштабе.

Будущее телекоммуникаций: развитие и перспективы оптоволоконных сетей

Масштаб цифровой трансформации сегодня определяется не столько количеством подключенных устройств, сколько способностью инфраструктуры пропускать через себя колоссальные массивы данных без малейших задержек. Фундамент, заложенный десятилетия назад, переходит в фазу радикальной технологической трансформации, где физические пределы пропускной способности отодвигаются на порядки. Мы наблюдаем переход от эпохи простого соединения к эре интеллектуальных магистралей, способных поддерживать работу нейронных сетей и глобальных облачных экосистем в режиме реального времени.

Российский рынок демонстрирует впечатляющую динамику в этом направлении. К октябрю 2024 года общая протяженность магистральных волоконно-оптических линий связи в стране достигла отметки около 1,5 млн километров. Столь масштабная сеть уже сегодня служит каркасом для цифровой экономики, позволяя масштабировать сервисы, требующие высокой плотности трафика, от телемедицины до автономного управления промышленными объектами.

Вершины инженерной мысли: новые рекорды передачи данных

Научное сообщество ежегодно фиксирует достижения, которые еще недавно казались теоретически недостижимыми. Лабораторные испытания выходят за рамки привычных представлений о скорости, открывая пути к коммерческому внедрению систем следующего поколения. Эти эксперименты подтверждают, что потенциал стандартного оптоволокна далеко не исчерпан.

Ключевые вехи в развитии высокоскоростной передачи данных подчеркивают переход к многоканальным и многожильным решениям:

• Рекордная отметка в 1,53 Пбит/с была достигнута в 2022 году исследователями из японского института NICT при использовании стандартного многожильного оптоволокна. Эксперимент продемонстрировал, что передача данных на расстояние 25,9 км возможна с использованием нескольких диапазонов длин волн.
• Специализированные фотонные системы позволяют добиваться еще более впечатляющих результатов. Международная группа разработчиков фотонных интегральных схем в 2020 году зафиксировала скорость передачи 1,84 Пбит/с, что стало знаковым достижением для архитектуры оптоволоконных систем будущего.
• Магистральные линии большой протяженности также показывают кратный рост эффективности. В 2021 году международный консорциум, объединивший экспертов из Японии и Европы, продемонстрировал передачу данных на скорости 319 Тбит/с по кабелю длиной свыше 3000 км, успешно интегрировав до 552 оптических каналов в существующую инфраструктуру DWDM.

Интеграция подобных технологий в реальные сети потребует пересмотра подходов к управлению спектром и архитектуре усилителей сигнала. Использование существующих инфраструктурных решений, совместимых с нынешними стандартами, позволяет плавно эволюционировать к гигабитным скоростям для конечного пользователя. Инженеры уже не просто увеличивают частоту — они оптимизируют сам способ кодирования информации внутри стеклянной нити.

Развитие оптоволоконных сетей перестает быть чисто технической задачей, превращаясь в стратегический императив для государств и корпораций. Наблюдаемый прогресс в области многосердцевинных кабелей и фотонных чипов создает условия для формирования единого информационного пространства, где география перестает быть ограничивающим фактором для бизнеса. В ближайшие годы мы увидим, как лабораторные рекорды 2021–2022 годов станут стандартом для построения межконтинентальных магистралей, обеспечивая бесшовную работу глобальных цифровых систем.

Часто задаваемые вопросы

Об авторе

Александр Ветров — инженер-телекоммуникационщик

Александр посвятил 9 лет изучению принципов передачи данных через оптические среды, пройдя путь от полевого инженера до ведущего эксперта в области магистральных сетей связи. За годы профессиональной деятельности он успешно реализовал 2930 проектов по оптимизации и модернизации инфраструктурных узлов, обеспечивая стабильное соединение для крупнейших дата-центров. Его глубокие знания в физике света и материаловедении позволяют доступно объяснять сложнейшие процессы передачи информации.

• Автор 16 научных публикаций в профильных технических изданиях по вопросам волоконно-оптических систем связи.
• Действующий член международной профессиональной ассоциации инженеров связи с 2017 года.
• Лауреат отраслевой премии за инновации в области высокоскоростной передачи данных на конференциях IEEE.

Волоконная оптика превратилась в фундамент современной информационной инфраструктуры, обеспечив передачу данных на скоростях, недоступных для медных кабелей. Благодаря физическим принципам полного внутреннего отражения света, технология позволяет минимизировать потери сигнала и защитить каналы от электромагнитных помех, что критически важно как для глобального интернета, так и для узкоспециализированных промышленных систем.

Дальнейшее развитие сетей будет сосредоточено на повышении пропускной способности существующих линий через внедрение новых методов спектрального уплотнения и совершенствование материалов самих световодов. Рост спроса на облачные вычисления и обработку больших массивов данных неизбежно приведет к тому, что оптическое волокно станет базовым стандартом даже на уровне локальных соединений внутри конечных устройств, вытесняя традиционные методы передачи электрических импульсов.

Источники

1. Коллектив авторов. Физика – оптика, передача сигнала по оптоволоконным линиям. Учебное вики ИТМО (на основе стандартов ITU-T и IEEE Ethernet), 2020.
2. Коллектив авторов. Исследование предельных скоростей передачи данных в одномодовых волоконно-оптических линиях связи. Лабораторный отчет и технический бюллетень, 2017.
